屋面長期承受日曬雨淋、溫度劇烈變化及積水浸泡，防水層一旦失效，維修成本高昂。傳統(tǒng)卷材防水存在搭接縫多、易老化、施工需明火等問題；聚氨酯涂料則固化慢，對(duì)基層干燥度要求高。聚脲防水施工技術(shù)以其快速固化、整體無縫、高彈性及耐候性（脂肪族面漆配合）成為屋面防水的高效方案。本文從屋面特點(diǎn)、施工流程及關(guān)鍵控制點(diǎn)進(jìn)行介紹。

聚脲用于屋面防水時(shí)，通常采用芳香族聚脲底涂層+脂肪族聚脲面漆的結(jié)構(gòu)，因?yàn)榉枷阕寰垭逵鲎贤饩€會(huì)黃變粉化，需要面漆保護(hù)。干膜總厚度建議1.2-2.0毫米。性能指標(biāo)：不透水性（0.4 MPa，2h）合格；低溫柔性-40℃無裂紋；耐熱90℃無流淌；拉伸強(qiáng)度≥16 MPa，斷裂伸長率≥300%。

施工前處理。屋面基層必須堅(jiān)實(shí)、平整、干燥、干凈。對(duì)于水泥砂漿找平層，應(yīng)清除浮漿、空鼓、起砂部位，用聚合物水泥砂漿修補(bǔ)凹坑。含水率需低于6%（可用含水率測(cè)試儀）。所有陰陽角應(yīng)抹成圓弧角（半徑≥50毫米）。排氣管、出屋面管道根部應(yīng)預(yù)先做附加層。對(duì)于舊屋面卷材翻新，必須徹底清除失效的卷材和膠粘劑，露出混凝土或硬質(zhì)保溫層。如果基層裂縫較多，建議先涂刷一道柔性裂縫橋接底漆。

底漆涂刷。推薦使用環(huán)氧或聚脲專用底漆，用量0.2-0.3 kg/m2，涂刷均勻，不得漏涂。底漆干燥時(shí)間一般為2-4小時(shí)（取決于溫濕度）。注意：若底漆未干透就噴涂聚脲，殘留溶劑會(huì)頂起涂層形成鼓包；若底漆干燥時(shí)間過久（超過24小時(shí)），需要打磨增加粗糙度。

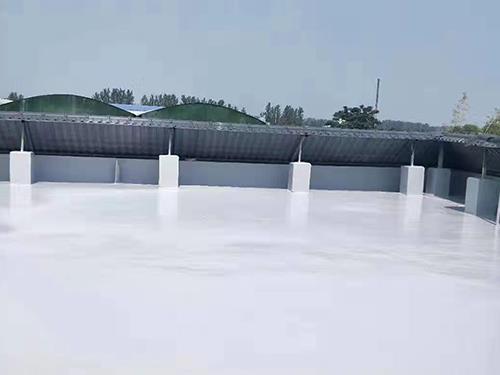

聚脲噴涂施工。采用雙組分高溫高壓噴涂機(jī)，A、B組分加熱至65-75℃，壓力15-20 MPa。噴槍距基面60-80厘米，移動(dòng)速度約0.5米/秒，每道濕膜厚度0.6-0.8毫米。屋面噴涂順序：先處理管根、女兒墻陰角等節(jié)點(diǎn)，再大面積噴涂。大面應(yīng)采用十字交叉法（第一道南北方向，第二道東西方向），保證厚度均勻。每道間隔不超過30分鐘（表干后即可噴涂下一道）。總厚度達(dá)到設(shè)計(jì)要求后，再噴涂脂肪族聚脲面漆（厚度80-120微米），以提供耐紫外線和裝飾性。面漆可調(diào)色，但注意淺色面漆需噴涂均勻，避免發(fā)花。

節(jié)點(diǎn)處理。女兒墻根部應(yīng)噴涂至墻面以上250毫米，并在陰角處加厚0.5毫米。落水口處應(yīng)設(shè)附加層，并將聚脲涂層伸入落水口內(nèi)50毫米。伸縮縫：先填充背襯材料，再覆蓋聚脲防水層，縫兩側(cè)各200毫米范圍內(nèi)涂層厚度增加0.5毫米，并設(shè)置弧形過渡。對(duì)于上人屋面，可在聚脲面漆上撒布石英砂（粒徑0.5-1.0毫米）增加防滑性。

施工環(huán)境限制。雨天、雪天或五級(jí)風(fēng)以上應(yīng)停止施工。環(huán)境溫度低于5℃時(shí)，需使用低溫固化配方，并對(duì)基層預(yù)熱至15℃以上。屋面暴露施工時(shí)注意紫外線防護(hù)：芳香族聚脲噴涂后應(yīng)在24小時(shí)內(nèi)涂刷脂肪族面漆，否則表面可能粉化影響面漆附著力。

質(zhì)量檢驗(yàn)。完成后進(jìn)行外觀檢查：涂層應(yīng)連續(xù)、無裂紋、無氣泡、無流掛。采用電火花檢漏儀（每毫米厚度3000V）檢查針孔，尤其注意女兒墻根部、落水口等節(jié)點(diǎn)。厚度檢測(cè)：每100平方米測(cè)5點(diǎn)，平均厚度≥設(shè)計(jì)值，最小厚度≥設(shè)計(jì)值80%。蓄水試驗(yàn)：屋面防水施工結(jié)束后，應(yīng)進(jìn)行24小時(shí)蓄水（水深不低于50毫米），觀察無滲漏為合格。

實(shí)際案例表明，某大型物流倉庫屋面（面積12000平方米）采用聚脲防水施工，涂層厚度1.5毫米，使用6年后仍無滲漏，而周邊采用SBS卷材的屋面已在第4年出現(xiàn)多處搭接縫開裂。但聚脲防水施工成本較高（每平方米材料+施工約80-120元，視厚度而定），且對(duì)施工人員技術(shù)依賴性強(qiáng)。建議用于重要工業(yè)廠房、商場(chǎng)屋面或種植屋面（需耐根穿刺）等場(chǎng)景，對(duì)于普通住宅屋面可考慮性價(jià)比更高的方案。總之，聚脲防水施工為屋面提供了無縫、耐久、快速交付的解決方案，但需嚴(yán)格把控基層處理和節(jié)點(diǎn)細(xì)節(jié)。
