化工儲(chǔ)罐長(zhǎng)期儲(chǔ)存酸、堿、鹽及有機(jī)溶劑，內(nèi)壁防腐是保障設(shè)備安全運(yùn)行的關(guān)鍵。傳統(tǒng)防腐方案如玻璃鋼襯里、環(huán)氧涂料或橡膠板，存在施工周期長(zhǎng)、易鼓包、耐溫性有限等問(wèn)題。聚脲防腐施工技術(shù)憑借其快速固化、高致密性、優(yōu)異的耐化學(xué)品滲透能力，在化工儲(chǔ)罐內(nèi)壁防護(hù)領(lǐng)域得到日益廣泛的應(yīng)用。本文從材料特性、施工工藝及注意事項(xiàng)三個(gè)方面進(jìn)行客觀介紹。

聚脲材料用于防腐時(shí)，通常采用純聚脲或改性聚脲。其交聯(lián)密度高，涂層吸水率低于0.5%，能有效阻擋水分子和氯離子、硫酸根等腐蝕介質(zhì)向基材擴(kuò)散。與環(huán)氧類涂層相比，聚脲的耐酸性介質(zhì)（10%硫酸、20%鹽酸）和耐堿性（30%氫氧化鈉）表現(xiàn)突出，在常溫下浸泡30天后，涂層拉伸強(qiáng)度保持率仍能達(dá)到85%以上。需要說(shuō)明的是，聚脲并非耐所有化學(xué)品：強(qiáng)氧化性介質(zhì)如濃硝酸、濃硫酸（>70%）或高濃度次氯酸鈉會(huì)使其發(fā)生降解，因此選材前必須進(jìn)行浸泡試驗(yàn)。

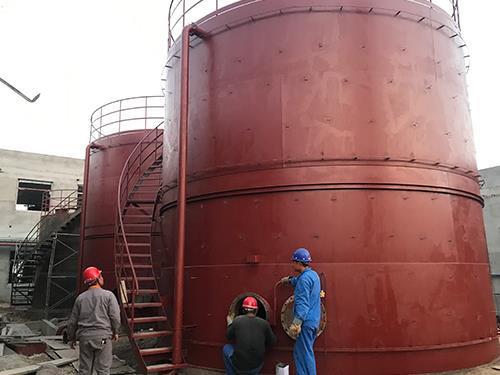

化工儲(chǔ)罐內(nèi)壁聚脲防腐施工的工藝流程包括：罐體清潔、噴砂除銹、缺陷修補(bǔ)、底漆涂刷、聚脲噴涂、質(zhì)量檢測(cè)。第一步，徹底清除罐內(nèi)殘留物料和油污，使用高壓水射流或蒸汽清洗，并檢測(cè)表面無(wú)油脂（采用水滴法或熒光燈）。第二步，對(duì)碳鋼罐體進(jìn)行Sa2.5級(jí)噴砂除銹，粗糙度達(dá)到50-80微米。對(duì)于不銹鋼或鋁罐，則采用打磨或掃砂處理，確保表面活化。第三步，對(duì)焊縫、焊瘤、氣孔等缺陷進(jìn)行打磨補(bǔ)焊，并用耐腐蝕膩?zhàn)犹钇健５谒牟剑克⑴涮椎沫h(huán)氧或聚脲專用底漆，厚度約50-80微米，以提高附著力。第五步，聚脲噴涂：使用高溫高壓噴涂機(jī)，將A、B組分加熱至65-75℃，壓力達(dá)到15-20 MPa，在罐內(nèi)由專業(yè)操作人員從頂部向底部螺旋移動(dòng)噴槍，要求單道厚度0.5-0.7毫米，交叉噴涂2-3道達(dá)到設(shè)計(jì)厚度（通常1.5-2.5毫米）。由于儲(chǔ)罐內(nèi)壁多為封閉空間，必須配備防爆型排風(fēng)系統(tǒng)和照明設(shè)備，操作人員穿戴供氣面罩和防化服。第六步，質(zhì)量檢測(cè)：用電火花檢測(cè)儀對(duì)涂層進(jìn)行針孔檢測(cè)（電壓設(shè)定為每毫米厚度4000-5000V），無(wú)擊穿火花為合格；同時(shí)用測(cè)厚儀抽查50個(gè)點(diǎn)，厚度偏差不應(yīng)超過(guò)設(shè)計(jì)值的±15%。

施工中的關(guān)鍵控制點(diǎn)。第一，環(huán)境溫濕度：罐內(nèi)溫度應(yīng)高于露點(diǎn)3℃以上，相對(duì)濕度低于85%。雨雪天或罐壁結(jié)露時(shí)嚴(yán)禁施工。第二，底漆干燥時(shí)間：底漆完全干透（指觸干）后方可噴涂聚脲，否則底漆中的溶劑揮發(fā)會(huì)頂起聚脲層形成鼓包。第三，接縫處理：罐體頂部人孔、底部出口管等結(jié)構(gòu)復(fù)雜部位，難以噴涂的角落可采用手工涂刷聚脲修補(bǔ)料，注意與噴涂層的搭接寬度不小于50毫米。第四，層間間隔：若因設(shè)備故障中斷噴涂超過(guò)15分鐘，需對(duì)已固化聚脲表面進(jìn)行打磨拉毛，并涂刷界面劑后再繼續(xù)噴涂。

實(shí)際案例表明，某化工廠20臺(tái)碳鋼儲(chǔ)罐（儲(chǔ)存30%鹽酸）在使用聚脲防腐施工后，連續(xù)運(yùn)行5年未見(jiàn)腐蝕泄漏，而此前采用環(huán)氧玻璃鋼襯里平均2年就需要修補(bǔ)。但需注意，聚脲防腐施工對(duì)罐內(nèi)焊縫尖銳邊緣的處理要求較高：尖銳棱角會(huì)導(dǎo)致涂層厚度減薄且應(yīng)力集中，應(yīng)打磨成R≥3毫米的圓角。此外，聚脲材料的成本約為環(huán)氧涂層的2-3倍，但對(duì)于大型儲(chǔ)罐，其使用壽命延長(zhǎng)和維修次數(shù)減少帶來(lái)的綜合效益仍然顯著。總之，聚脲防腐施工為化工儲(chǔ)罐提供了一種高效耐久的解決方案，但必須嚴(yán)格執(zhí)行工藝規(guī)范，避免因施工不當(dāng)導(dǎo)致涂層失效。
