海洋工程設(shè)施如跨海大橋、海上平臺、港口碼頭等長期處于高鹽霧、高濕度及干濕交替的苛刻腐蝕環(huán)境中，傳統(tǒng)防腐涂層（如環(huán)氧、聚氨酯）往往在5-8年內(nèi)出現(xiàn)失效。聚脲防腐涂層以其致密的交聯(lián)結(jié)構(gòu)、優(yōu)異的疏水性和超低水汽透過率，成為海洋重防腐領(lǐng)域的新型解決方案。本文從鹽霧試驗數(shù)據(jù)、氯離子滲透機(jī)理及工程應(yīng)用實例三方面，解析聚脲防腐在海洋環(huán)境中的獨特優(yōu)勢。

聚脲防腐涂層由異氰酸酯預(yù)聚體與端氨基聚醚反應(yīng)生成，形成三維網(wǎng)絡(luò)結(jié)構(gòu)，交聯(lián)度高，無親水基團(tuán)。其水汽透過率僅為0.5-1.0g·mm/(m2·24h)，遠(yuǎn)低于環(huán)氧涂層的5-10g·mm/(m2·24h)。在模擬海洋環(huán)境的鹽霧試驗（按GB/T 1771）中，聚脲涂層在5000小時鹽霧暴露后表面無起泡、無銹蝕，附著力保持率大于90%；而同樣厚度的環(huán)氧富鋅涂層在2000小時即出現(xiàn)起泡。聚脲涂層的氯離子滲透系數(shù)可低至10?1? m2/s數(shù)量級，有效阻擋Cl?到達(dá)鋼基體，避免了點蝕萌生。

聚脲防腐涂層的施工也很適合海洋工程。可采用噴涂工藝快速成膜，一次噴涂厚度可達(dá)1-2mm，減少施工道數(shù)。涂層的柔韌性好，斷裂伸長率通常超過300%，能適應(yīng)鋼結(jié)構(gòu)因風(fēng)浪引起的微小變形而不開裂。同時，聚脲具有優(yōu)異的耐磨性，能抵抗海浪沖蝕和漂浮物撞擊。

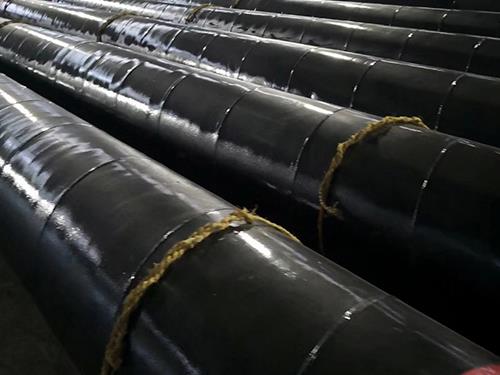

某跨海大橋的鋼管樁防腐工程，原設(shè)計采用環(huán)氧玻璃鱗片涂層，服役5年后出現(xiàn)大面積剝落。維修時選用聚脲防腐涂層（干膜厚度1.5mm），并配套環(huán)氧富鋅底漆。經(jīng)過8年實際運行，檢查發(fā)現(xiàn)涂層完整，無銹蝕，涂層附著力仍達(dá)8MPa。另一海上風(fēng)電塔筒項目，在飛濺區(qū)涂覆聚脲防腐涂層，4年后未見任何腐蝕跡象，而相鄰采用聚氨酯面漆的區(qū)段已出現(xiàn)明顯銹斑。

需要注意：聚脲防腐涂層對基材處理要求嚴(yán)格，必須達(dá)到Sa2.5級噴砂標(biāo)準(zhǔn)。同時，在海洋工程中可采用“聚脲+環(huán)氧封閉底漆”配套體系，以提高界面附著力。對于水下部位的修補(bǔ)，有專用的濕固化聚脲材料，可在潮濕基面直接施工。

綜上所述，聚脲防腐涂層憑借卓越的耐鹽霧、抗氯離子滲透及耐磨性能，已成為海洋工程長效防腐的優(yōu)選技術(shù)，可提供20年以上的免維護(hù)保護(hù)期。
