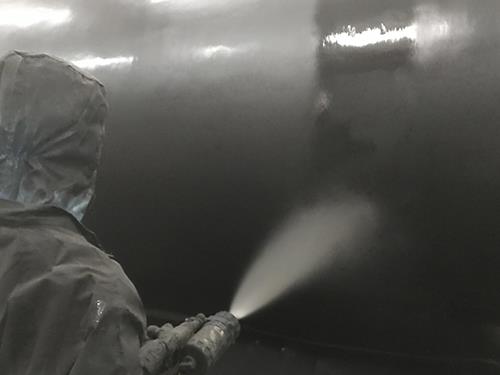

聚脲噴涂加工過程中，由于基材處理不當(dāng)、設(shè)備故障或環(huán)境因素，偶爾會出現(xiàn)氣泡、針孔、流掛、脫層等涂層缺陷。及時發(fā)現(xiàn)并正確修復(fù)這些缺陷，是保證整體防護(hù)效果的關(guān)鍵。本文從常見缺陷成因分析、修補(bǔ)材料選擇及現(xiàn)場操作規(guī)范三方面，系統(tǒng)介紹聚脲噴涂加工的缺陷修復(fù)技術(shù)。

氣泡和針孔是最常見的缺陷。氣泡通常出現(xiàn)在涂層內(nèi)部或與基材界面處，主要原因有：基材潮濕含水汽、底漆未干透、噴涂時卷入空氣或原料水分超標(biāo)。針孔則是表面微孔，多因涂層表面張力過大或霧化不良所致。修復(fù)前需用專用測厚儀、電火花針孔檢測儀定位缺陷。對于表淺針孔，可用手工聚脲或聚脲修補(bǔ)膏填充刮平；對于氣泡，需將氣泡區(qū)域切除至露出基材，清理干凈后重新噴涂。

流掛缺陷表現(xiàn)為涂層局部厚度不均，多發(fā)生在立面或仰面噴涂時，原因是單次噴涂過厚、原料溫度過高或觸變劑不足。流掛區(qū)域的修復(fù)需打磨去除凸起部分，直至與周邊涂層平滑過渡。若流掛導(dǎo)致厚度超標(biāo)但無其他缺陷，可僅用砂紙打磨平整。嚴(yán)重流掛需徹底清除后重噴。

脫層和開裂是嚴(yán)重缺陷。脫層指涂層與基材或?qū)娱g分離，往往是由于基材污染、底漆失效或超過復(fù)涂間隔。開裂則因涂層過厚、固化收縮應(yīng)力大或基材變形。脫層區(qū)域必須完全鏟除，重新進(jìn)行基材處理和噴涂。修復(fù)時需將脫層邊緣打磨成斜坡狀（坡度1:5以上），以利于新舊涂層結(jié)合。局部開裂可沿裂紋兩側(cè)打磨出V型槽，用聚脲修補(bǔ)膏填充，再整體噴涂覆蓋。

現(xiàn)場修復(fù)材料和工具有：手工聚脲（雙組分，現(xiàn)場混合）、聚脲修補(bǔ)膏（膏狀，適合填坑）、電火花針孔檢測儀、角磨機(jī)、砂紙、底漆等。手工聚脲的混合比例需精確（如1:1體積比），并手工攪拌均勻，適用期較短（約5-10分鐘）。修補(bǔ)時環(huán)境溫度應(yīng)同正式噴涂要求。對于大面積缺陷（超過10%面積），建議鏟除整個區(qū)域重新噴涂，而非局部修補(bǔ)。

某化工廠地面聚脲噴涂后，發(fā)現(xiàn)多處直徑2-5mm的氣泡。經(jīng)分析，是混凝土基材封閉底漆未完全固化即噴涂聚脲，底漆中溶劑揮發(fā)形成氣泡。修復(fù)時用角磨機(jī)將氣泡區(qū)域打磨至混凝土層，重新涂刷底漆并延長固化時間，再噴涂聚脲，問題解決。另一例，儲罐邊緣涂層因碰撞開裂，采用手工聚脲填充并打磨平整，經(jīng)電火花檢測無漏點，通過驗收。

聚脲噴涂加工中，預(yù)防優(yōu)于修復(fù)。施工前應(yīng)嚴(yán)格檢查基材和環(huán)境，噴涂中控制膜厚（一次成膜1-2mm為宜），噴涂后及時檢測。一旦發(fā)現(xiàn)缺陷，應(yīng)按照標(biāo)準(zhǔn)作業(yè)程序進(jìn)行修復(fù)，并做好記錄。修復(fù)后的區(qū)域必須重新進(jìn)行電火花和附著力測試。掌握科學(xué)的缺陷分析與修復(fù)技術(shù)，是聚脲噴涂加工企業(yè)實現(xiàn)高質(zhì)量交付的重要保障。
