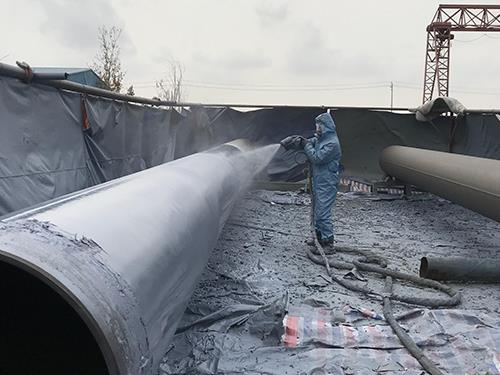

聚脲噴涂加工是一種現場成型、快速固化的高性能防護涂層施工工藝，廣泛應用于建筑防水、工業防腐、耐磨襯里等領域。然而，聚脲涂層與基材的附著力是決定防護效果的關鍵，而附著力的前提在于基材表面的科學預處理。本文從基材評估、粗糙度控制及底漆選擇三方面，系統闡述聚脲噴涂加工中如何確保涂層與基材牢固結合。

基材預處理的第一步是全面評估。對于混凝土基材，需檢測含水率（應低于8%）、表面強度（回彈儀測試不低于1.5MPa）及有無油污、浮漿、脫模劑。對于鋼材基材，需檢查銹蝕等級（通常要求St2或Sa2.5級）。含水率過高的混凝土需進行干燥處理或使用濕固化底漆；油污需用專用清洗劑徹底清除。評估后需制定預處理方案。

混凝土基材的粗糙化是提升附著力的核心。常用方法包括噴砂、銑刨或高壓水射流。噴砂處理可去除表面浮漿并形成均勻粗糙面，粗糙度要求達到CSP（混凝土表面輪廓）3-5級，對應Rz約50-100μm。對于小面積或邊角部位，可使用角磨機配金剛石磨片打磨。處理后的表面必須用大功率工業吸塵器或無油壓縮空氣徹底清除灰塵，不得殘留任何松散顆粒。

鋼材基材處理需達到Sa2.5級（近白級噴砂），表面呈金屬灰色，無可見油污、銹斑、氧化皮。噴砂后的鋼材表面粗糙度Rz應為40-75μm，以提供足夠的機械鎖扣力。噴砂后應盡快（不超過4小時）涂裝配套底漆，防止返銹。若無法及時施工，需用干燥清潔的布料覆蓋保護。

底漆是連接基材與聚脲涂層的橋梁。對于混凝土，常用環氧或聚氨酯封閉底漆，其作用是滲透并固化填充毛細孔，增加表面強度，同時提供化學鍵合位點。底漆涂布需均勻，無漏涂，干膜厚度通常50-100μm。對于潮濕混凝土，應選用濕固化改性環氧底漆。對于鋼材，富鋅底漆或環氧磷酸鋅底漆可提供陰極保護并增強附著力。

預處理完成后應立即進行聚脲噴涂加工，間隔時間不宜超過24小時。若間隔過長，應對基材表面進行二次清潔并重新檢測附著力。使用拉拔附著力測試儀可量化涂層與基材的結合強度，合格標準通常為≥1.5MPa（混凝土基層破壞）或≥5MPa（鋼材）。某化工污水池聚脲噴涂工程中，因混凝土未噴砂僅簡單打磨，導致涂層大面積剝離。返工后嚴格按CSP 4級噴砂處理并涂刷環氧底漆，附著力達2.3MPa（混凝土內聚破壞），至今無脫落。

聚脲噴涂加工的成敗，基材預處理占70%的因素。專業的施工隊伍應將基材處理作為第一道工序，配備噴砂機、銑刨機、濕度儀等設備，并建立每道工序的檢查和記錄制度。只有基材處理合格，聚脲涂層才能發揮其“皮膚式”長效防護的優越性能。
