在潮濕環境（如地下管道、海洋工程、衛浴設施等）中，水蒸氣滲透是導致基材腐蝕、涂層失效的重要誘因。聚脲防腐涂層作為工業領域常用的防護材料，其耐水蒸氣性能直接關系到防腐體系的長期穩定性。優異的耐水蒸氣性能可阻止水蒸氣穿透涂層到達基材表面，避免基材因受潮發生電化學腐蝕，同時防止涂層因內部水汽積聚出現鼓泡、開裂等問題。深入了解聚脲涂層的耐水蒸氣性能特點，及其影響因素與優化方法，對保障防腐工程質量具有重要意義。

從材料本質來看，聚脲防腐涂層具備出色的耐水蒸氣基礎性能，這與其獨特的化學結構和交聯形態密切相關。聚脲由異氰酸酯組分與氨基化合物組分通過逐步聚合反應形成，產物是具有高交聯密度的彈性體結構。這種緊密的交聯網絡能有效阻擋水蒸氣分子的滲透 —— 水分子需克服涂層內部的分子間作用力才能穿過，而高交聯密度大幅增加了水分子的滲透路徑長度與阻力。同時，聚脲涂層本身不含揮發性溶劑，固化過程中無溶劑揮發留下的孔隙，減少了水蒸氣滲透的 “通道”，進一步提升了耐水蒸氣能力。相關測試數據顯示，聚脲涂層的水蒸氣透過率通常低于 5g/(m2?24h)，遠優于傳統環氧樹脂涂層（約 15-20g/(m2?24h)），在潮濕環境中能長期保持良好的阻隔效果。

不過，聚脲涂層的耐水蒸氣性能并非一成不變，會受到原料配方、施工質量、環境條件等因素的影響。在原料配方方面，異氰酸酯的種類與用量是關鍵：芳香族異氰酸酯制成的聚脲涂層，其交聯密度通常高于脂肪族異氰酸酯產品，耐水蒸氣性能更優；若氨基化合物組分中含有較多親水基團（如羥基），則會增加涂層對水分子的吸附能力，降低耐水蒸氣性。施工質量的影響同樣明顯：若基材表面處理不徹底（如殘留浮銹、油污），會導致涂層與基材結合不緊密，形成微小縫隙，水蒸氣可通過縫隙滲透至基材；噴涂過程中若出現漏涂、針眼等缺陷，也會直接成為水蒸氣滲透的 “突破口”。此外，長期暴露在高溫高濕環境中，聚脲涂層會逐漸發生老化，交聯結構出現微裂紋，耐水蒸氣性能也會隨之下降。

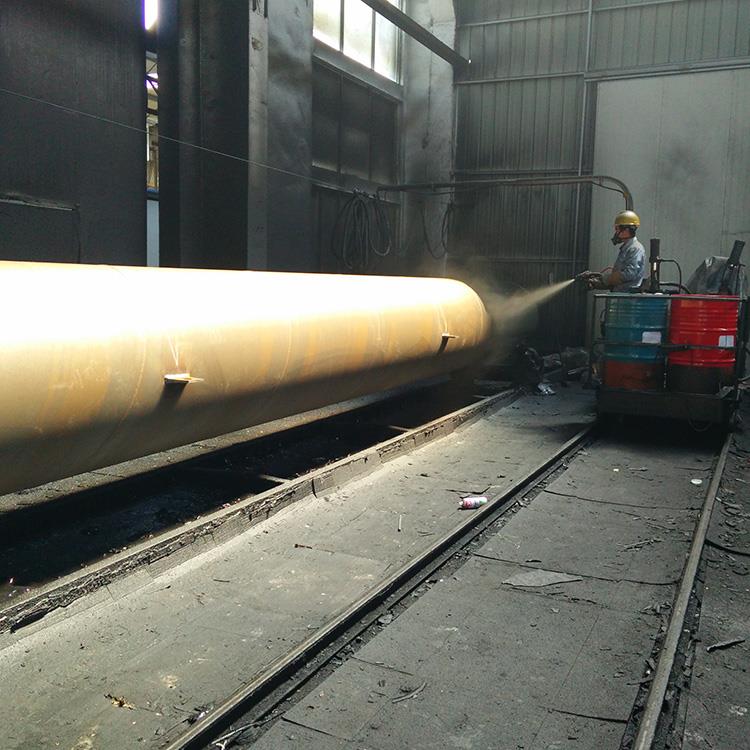

為進一步提升聚脲防腐涂層的耐水蒸氣性能，可從配方優化、施工控制、后期維護三方面采取措施。在配方設計上，可選用高純度異氰酸酯與低親水基團的氨基化合物，同時添加納米級阻隔填料（如蒙脫土、二氧化硅），利用納米填料的層狀結構或高比表面積，進一步阻斷水蒸氣滲透路徑。施工環節需嚴格把控基材處理質量，確保基材無浮銹、油污，且表面粗糙度符合要求（錨紋深度 50-80μm）；噴涂時需控制噴槍壓力（0.5-0.8MPa）、移動速度與噴涂厚度，避免出現漏涂、針眼等缺陷，必要時可采用多層噴涂工藝，增強涂層的整體阻隔性。后期使用過程中，需定期檢查涂層狀態，若發現涂層出現裂紋、鼓泡，應及時進行修補，防止水蒸氣通過破損處滲透。
