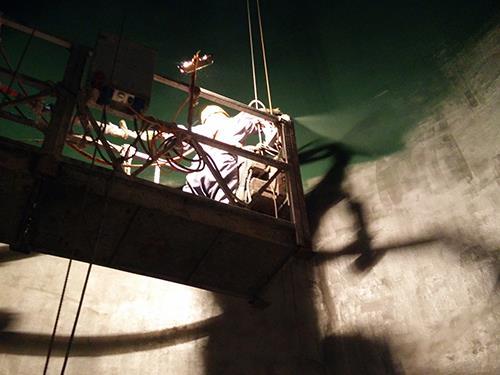

隨著環保法規日趨嚴格，工業涂裝行業面臨VOC排放限制和職業健康安全雙重壓力。聚脲噴涂加工技術因其高固含（接近100%）、無溶劑、快速固化等特點，被部分宣傳為“綠色環保技術”。但事實上，聚脲施工過程中仍存在一些潛在的健康和環境風險，需要客觀認識并采取相應的防護措施。本文從原材料成分、施工排放、廢棄物處理以及個體防護四個方面進行闡述，不回避問題，提供實用指南。

首先分析聚脲的環保特性。真正意義上的純聚脲是由異氰酸酯預聚體（A組分）和端氨基聚醚（B組分）組成，不含任何揮發性有機溶劑。根據GB/T 38597-2020《低揮發性有機化合物含量涂料產品技術要求》，聚脲屬于VOC含量＜10 g/L的極低排放涂料，遠低于水性涂料（50-100 g/L）和溶劑型涂料（＞400 g/L）。因此，在噴涂和固化過程中，不會釋放苯、甲苯、甲醛等有毒氣體，對大氣環境友好。然而，A組分中可能含有游離的二異氰酸酯單體（如MDI、HDI），含量一般控制在0.5%-1.0%之間，這部分單體具有呼吸致敏性和刺激性。此外，噴涂時產生的大量氣溶膠顆粒（粒徑0.5-5微米）會懸浮在空氣中，吸入后可能引起呼吸道炎癥或哮喘。

實際施工中的排放特征。盡管聚脲本體無溶劑，但清洗噴槍和設備時需要使用大量溶劑（如丙二醇甲醚醋酸酯或二甲苯）。平均每噴涂1000升聚脲，產生約20-30升廢溶劑。若隨意傾倒，會造成土壤和地下水污染。另外，聚脲在高溫（＞250℃）或明火下會分解產生氫氰酸、異氰酸酯煙霧等有毒產物，因此廢料不應焚燒處理。

職業安全防護措施。第一，呼吸系統防護：操作人員必須佩戴供氣式全面罩呼吸器（正壓送風），空氣過濾單元應置于上風口。普通防塵口罩對氣溶膠的過濾效率不足，因為聚脲霧滴會迅速固化，但納米級異氰酸酯單體仍能穿透。第二，皮膚防護：穿化學防護服（Tyvek或同等材質），佩戴丁腈手套（不可使用乳膠手套，乳膠對異氰酸酯無阻隔性）。噴涂作業時，高溫物料（70℃）可能噴濺導致燙傷，需加戴耐熱內襯手套。第三，眼睛防護：防化學護目鏡必須密封，且面罩內可輔助戴防霧鏡片。第四，噪音防護：噴涂機液壓泵和空壓機噪聲常超過85分貝，應佩戴耳塞或耳罩。

現場環境控制。施工區域應設置隔離圍擋，防止無關人員進入。推薦使用移動式噴漆房或配合負壓排風系統，排風口安裝活性炭過濾裝置以捕捉未固化的氣溶膠。對于露天施工（如水利大壩），應選擇順風向位置，并確保噴涂點下風向100米內無居民區。每日作業結束后，應在現場專用容器中收集廢溶劑和清洗廢液，密封標注后交由有資質的危廢處理公司處置，嚴禁倒入下水道或土埋。

長期職業健康風險。流行病學調查顯示，長期接觸二異氰酸酯的人員（每年工作超過200天，持續5年以上）患職業性哮喘的風險顯著增高，約有5%-10%的工人出現異氰酸酯致敏。因此，用人單位應建立輪崗制度，每年安排作業人員進行肺功能檢查，并對有過敏史者調離噴涂崗位。同時，應當記錄每個人的累計接觸時間。此外，聚脲噴涂的快速固化特性導致涂層內部應力可能引起飛濺碎屑傷眼，應教育工人切勿在噴槍剛停后立即靠近查看。

行業標準與培訓。參照GB 6514-2008《涂裝作業安全規程》和GB 14443《涂層烘干室安全技術規定》，聚脲噴涂企業需制定安全操作手冊。重點內容應包括：啟動設備前檢查所有管路接口的密封性；每次開工前進行“試噴”排除混合室積碳；緊急情況下如何快速泄壓并切斷氣源。建議每半年組織一次模擬泄漏演練。總之，聚脲噴涂加工并非“完全環保無毒”，但通過嚴格的管理和工程控制，完全可以將其職業健康風險降低到可接受的水平。行業從業者應摒棄“無溶劑即無害”的誤區，將防護視為與質量控制同等重要的環節。
