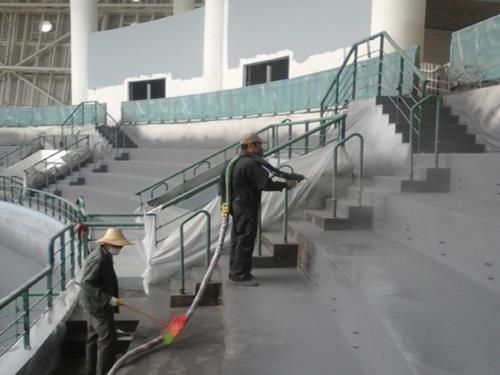

聚脲噴涂施工中，涂層厚度是決定防護(hù)性能和使用壽命的核心指標(biāo)。厚度不足，耐腐蝕、耐磨損、抗沖擊能力下降；厚度過大，不僅增加成本，還可能造成涂層內(nèi)應(yīng)力過大、開裂或固化不完全。因此，施工企業(yè)必須建立科學(xué)的厚度控制體系，從噴涂參數(shù)設(shè)定、現(xiàn)場實(shí)時(shí)監(jiān)測到竣工抽檢，每個(gè)環(huán)節(jié)都要嚴(yán)格把控。

噴涂參數(shù)是控制厚度的基礎(chǔ)。聚脲噴涂施工通常采用十字交叉噴涂法，即第一遍沿一個(gè)方向（如東西向），第二遍垂直方向（南北向），每遍的干膜厚度約為總厚度的1/2到2/3。噴槍移動(dòng)速度對厚度影響最大，一般經(jīng)驗(yàn)值為0.3～0.6米/秒。速度過快膜薄，過慢則膜厚且易流掛。施工前應(yīng)在試板上進(jìn)行速度調(diào)試，并用濕膜厚度規(guī)測量濕膜厚度，根據(jù)聚脲的固體體積含量（通常為100%，即濕膜厚度等于干膜厚度）換算出干膜厚度。同時(shí)，噴槍與基面距離應(yīng)保持在60～90厘米，距離過近會(huì)產(chǎn)生肥邊，過遠(yuǎn)則飛散增多、厚度不均。

實(shí)際施工時(shí)，聚脲噴涂施工操作人員很難憑借肉眼判斷厚度，因此需要配置實(shí)時(shí)監(jiān)測工具。一種簡單有效的方法是在噴涂區(qū)域邊緣設(shè)置樣板（150mm×150mm的金屬板或塑料板），隨工件一同噴涂，然后用磁性測厚儀或渦流測厚儀測量樣板的干膜厚度。對于大面積平面，每50～100平方米至少設(shè)置一組樣板。對于復(fù)雜形狀如管道、儲(chǔ)罐內(nèi)壁，則可在噴涂過程中每隔20分鐘暫停噴槍，使用濕膜厚度規(guī)在剛噴涂的涂層上快速測量，注意讀數(shù)應(yīng)在涂層未凝膠前完成（一般10秒內(nèi)）。

竣工后的厚度檢測應(yīng)遵循相應(yīng)的標(biāo)準(zhǔn)，如GB/T 13452.2或ISO 2808。聚脲噴涂施工企業(yè)應(yīng)配備經(jīng)計(jì)量校準(zhǔn)的測厚儀，并根據(jù)基材類型選用合適的原理：磁性基材用磁感應(yīng)測厚儀，非磁性金屬用渦流測厚儀，混凝土基材可用超聲波測厚儀或鉆孔法。抽檢比例一般按5%～10%的檢測點(diǎn)數(shù)量進(jìn)行，對于重要部位（如焊縫、轉(zhuǎn)角、邊緣）應(yīng)加密。每點(diǎn)測量三次取平均值，測量值中90%以上應(yīng)達(dá)到設(shè)計(jì)厚度，其余不得低于設(shè)計(jì)厚度的80%。若不合格，需要補(bǔ)噴或鏟除重噴。

厚度控制記錄的規(guī)范性也是體現(xiàn)聚脲噴涂施工企業(yè)管理水平的重要方面。記錄應(yīng)包含測量位置、測量值、平均值、測量儀器編號、測量人員簽名及日期，并附上測點(diǎn)分布圖。對于厚度不足區(qū)域，應(yīng)標(biāo)記并安排補(bǔ)噴；對于超厚區(qū)域，如果超厚不超過設(shè)計(jì)值的30%且無開裂風(fēng)險(xiǎn)，可保留；若超厚過多，則需要打磨減薄。總而言之，沒有厚度控制就沒有質(zhì)量保障。優(yōu)秀的聚脲噴涂施工團(tuán)隊(duì)會(huì)把厚度管理落實(shí)到每一個(gè)噴槍、每一個(gè)班組，從而確保工程壽命滿足設(shè)計(jì)要求。
