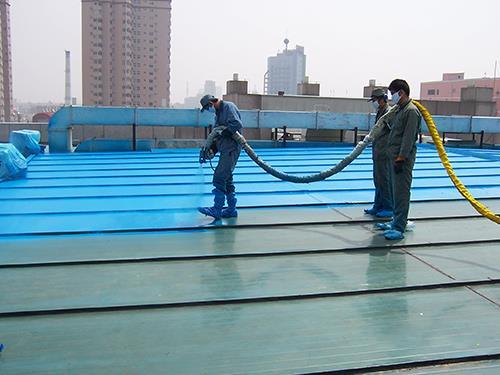

聚脲噴涂施工對現場環境條件較為敏感。即使在基面處理合格、材料質量優良的情況下，如果環境溫度、相對濕度、露點以及風速控制不當，仍可能出現涂層缺陷。因此，專業聚脲噴涂施工團隊在進場后會首先測量并記錄環境數據，必要時采取人工調節措施。標準要求環境溫度宜在10℃～35℃之間，相對濕度低于85%，基面溫度高于露點溫度3℃以上。

低溫環境下聚脲噴涂施工，物料黏度升高，混合均勻性下降，且反應速度變慢，可能導致涂層固化不完全、表面發粘或強度不足。此時應對物料進行充分預熱，使用帶加熱功能的料桶加熱毯或烘箱，同時提高設備加熱溫度上限。基面溫度過低時，可用熱風機或遠紅外加熱器預熱至10℃以上。但應注意避免局部過熱造成基面開裂。高溫環境（超過40℃）下，聚脲凝膠時間過短，噴涂后可能來不及流平，產生橘皮狀表面或層間虛接。解決方案是適當降低物料加熱溫度、縮短噴槍移動速度或添加少量反應延遲助劑。

濕度控制同樣關鍵。聚脲組分中的異氰酸酯與水會發生反應生成二氧化碳氣體，導致涂層內產生氣泡或針孔。當相對濕度超過85%時，除非采取除濕措施，否則不建議進行聚脲噴涂施工。在潮濕天氣或雨后，應先烘干基面并用大功率除濕機降低空氣濕度。另外，壓縮空氣必須經過冷凍式干燥機處理，露點低于-20℃，否則壓縮空氣中的水分會直接進入噴槍與聚脲混合，造成嚴重的發泡缺陷。

風速對戶外聚脲噴涂施工影響很大。當風速大于3級（約5.4m/s）時，飛散的霧滴會造成材料浪費，且容易在涂層表面形成粗顆粒或“發花”現象。更嚴重的是，高速氣流會擾亂噴槍的扇形霧化圖案，使涂層厚度不均勻。解決辦法包括設置防風網、調整噴涂方向順風進行或暫停作業。對于管道或高聳結構，還可采用降低噴槍氣壓、加大噴槍距離等措施，但需通過試噴驗證。

常見缺陷的預防措施包括：針孔通常由基面潮濕或壓縮空氣含水引起，應嚴格檢測并除濕；鼓泡可能是基面油污或水汽受熱揮發所致，需加強清理和封閉底漆；縮孔多源自前道涂層污染，應保持層間清潔；起皮則因層間搭接時間過長或表面污染，需要控制復涂間隔不超過24小時，并對原有涂層進行打磨。一家成熟的聚脲噴涂施工企業應建立缺陷分析數據庫，記錄每次問題的環境條件和應對方案，用于員工培訓和工藝改進。環境控制不是紙上談兵，而是現場管理的必修課。
