在現代防水工程領域，聚脲防水材料憑借其卓越的綜合性能，正逐步取代傳統防水卷材和涂料，成為屋面、隧道、水利工程等領域的首選方案。這種由異氰酸酯組分與氨基化合物組分通過專用設備高壓噴涂反應生成的高性能彈性體，集快速固化、無縫成膜、耐久優異于一身。據統計，全球超過37%的用戶對注重生態、低排放的聚脲技術的偏好不斷上升。本文將從物理力學性能、施工便捷性及環保特性三個維度，深度剖析聚脲防水的核心優勢。

一、良好的物理力學性能

聚脲防水材料的性能優勢首先體現在其卓越的物理力學指標上。單組分聚脲防水涂料的斷裂伸長率高達630%，可有效抵擋建筑物沉降縫、裂縫引起的漏水。拉伸強度可達15-20MPa以上，撕裂強度40-60N/mm，在1.0MPa水壓下120分鐘不透水，吸水率控制在5%以下。低溫彎折性可達-45℃無裂紋，確保在嚴寒地區仍能保持優異性能。

聚脲材料的抗極端溫度能力令人驚嘆。國外曾做過實驗：分別在鋼、混凝土、瀝青表面噴涂脂肪族聚脲材料，將-196℃的液氮距涂層30.5厘米處噴射到樣品表面達30秒，未見涂層任何破壞。另將涂有聚脲材料的混凝土樣品從1.8米高處自由落下，混凝土自身被震裂，但聚脲材料毫無損壞，并將混凝土的碎塊牢牢地聚集在一起。這一實驗充分證明了聚脲在極端條件下的可靠性。

在耐久性方面，聚脲材料的使用年限可達15年以上，是目前為止耐久性最長的柔性涂層之一。從材料性能上看，聚脲彈性體的拉伸強度、使用壽命明顯優于聚氨酯防水涂料，拉伸強度等指標接近Ⅰ類合成高分子卷材，使用壽命延長了5至10年。

二、突出的施工便捷性

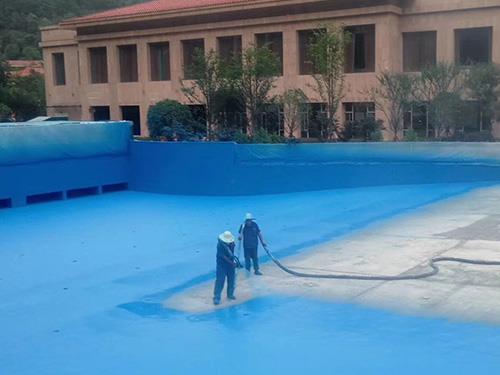

聚脲防水在施工方面的優勢同樣顯著。材料固化速度快，可在任意曲面、斜面及垂直面上噴涂成型，不產生流掛現象。采用專用設備整體噴涂工藝，聚脲防水結構整體性好，無接縫，避免了卷材接縫可能造成的滲漏，施工效率也明顯提高。

聚脲材料對濕氣、溫度不敏感，熱穩定性好，可在潮濕或低溫環境下數秒內固化，縮短工期減少停工時間。機械化噴涂施工，施工方便，效率高，一次施工即可達到設計厚度要求。反應活性高，可在斜面、立面、頂面施工，一次性成型厚度高，施工快速。

與通常的屋面防水卷材（如SBS、APP等）相比，聚脲材料經日光老化和四季溫差交替變化后，不會出現開裂和脫落；即使防水材料自身不開裂，也能適應混凝土的開裂而不破損。此外，卷材的接縫處極易導致滲漏和破損，而聚脲的無縫特性徹底解決了這一痛點。

三、綠色環保與廣泛適用性

聚脲防水材料的環保特性符合現代綠色建筑理念。產品100%固含量，無溶劑，不含任何揮發性有機物（VOC），無污染，對環境友好。在生產、施工和使用過程中不使用溶劑，無有毒有害物質釋放，有利于環境保護。

在附著力方面，聚脲涂層與多種基材（混凝土、鋼板、木板）均可粘結，粘結性能優異。與混凝土底材附著力好，可避免因粘結強度較低引起的空鼓、剝落等質量缺陷。標準實驗條件下粘結強度≥2.5MPa或基材破壞。

聚脲材料還具備優異的耐化學介質性能，可耐酸、堿、鹽等介質的長期浸泡、腐蝕，可做防腐材料使用。涂層熱穩定性好，100℃以下可長期使用，并可承受150℃的短時間熱沖擊。綜合理化性能優異，具有高抗張強度、高伸長率、優異的裂縫追隨性能，以及優異的耐磨和抗沖擊性。
