在現代工業防腐工程領域，聚脲防腐作為一種由異氰酸酯組分與氨基化合物組分通過專用設備高壓噴涂反應生成的高性能彈性體材料，憑借其卓越的耐腐蝕性能、快速固化特性及環保優勢，已成為石化設備、海洋工程、鐵路運輸等領域不可或缺的重防腐蝕解決方案。從港珠澳跨海大橋到大連灣海底隧道，從鐵路礦石敞車到遠海風電設施，這一"黑科技"材料在重大基礎設施建設中發揮著不可替代的作用。本文將從材料特性、性能指標及工程應用三個維度，深度剖析這一核心防腐技術。

一、科學的反應成型與防腐機理

聚脲防腐技術的核心在于其獨特的反應成型原理與多重防腐機制。采用專用體積比VA:VB=1:1的雙組分高壓噴涂設備，通過高溫、高壓、對沖撞擊式混合工藝，使A組分（異氰酸酯）與R組分（氨基化合物）在噴槍混合室中高壓撞擊混合后高速噴出，5至10秒后涂層完全固化。這種快速固化特性使得涂層在到達基層時幾乎已近凝膠，有效避免了流掛和厚度不均問題。

在防腐機理方面，聚脲涂層主要通過物理屏蔽、化學鈍化和電化學防護三重機制發揮作用。物理屏蔽層由高度致密的氫鍵網絡和微相分離結構構成，能顯著延緩水分子、氧氣和氯離子等腐蝕介質的滲透。研究表明，聚天門冬氨酸酯聚脲主鏈所含脲鍵與支鏈中的酯基形成的氫鍵網絡，可有效延緩鹽霧滲透，微相分離結構則增強涂層的沖擊吸能能力。此外，通過引入稀土元素（如Ce、La）摻雜，可在鋼鐵表面形成穩定的鈍化膜，抑制金屬陽極反應，同時阻止Cl?等腐蝕性離子滲透至金屬表面。

二、突破性的技術性能指標

聚脲防腐涂層的性能優勢首先體現在良好的力學與防腐性能上。實驗室測試表明，聚脲涂層的耐磨性能是普通聚氨酯彈性體的10倍以上，是碳鋼的20倍左右；在碳鋼表面的附著力可達14 MPa。與傳統的無機硅酸鋅涂層相比，聚脲涂層在斷裂伸長率、拉伸強度和撕裂強度等力學性能方面具有獨特優勢，在耐酸性、耐鹽霧性等關鍵技術指標方面遠高于傳統涂層。

在海洋防腐領域，通過納米材料復合改性的聚天門冬氨酸酯聚脲展現出更優異的性能。引入質量分數1%~3%的氧化石墨烯（GO）可使涂層電化學阻抗低頻模值提高1~2個數量級，鹽霧試驗壽命延長30%以上。Ce/La共摻雜TiO?的聚脲涂層在3.5%NaCl溶液中可長期維持低頻模值在10?~10?Ω·cm2水平，遠高于未摻雜體系。

在耐老化方面，聚脲材料展現出驚人壽命。聚脲的主要結構是碳和氮結合成的脲鍵，分解溫度峰值達260℃，高于聚氨酯的241℃，因而耐熱老化和耐濕老化性能均優于聚氨酯材料。有效防護年限可達上百年，遠超傳統涂料3至5年的維護周期。

三、廣泛的工程應用領域

在重大基礎設施建設中，聚脲防腐發揮著不可替代的作用。鐵路礦石敞車因運輸鐵礦石顆粒，長期面臨磨損和腐蝕雙重挑戰。基于聚脲彈性體材料卓越的耐磨、耐沖擊及耐腐蝕性能，某鐵路礦石敞車項目采用聚脲防腐方案，經過近5年運用考驗，涂層未出現開裂、起皮、剝離等質量問題，累計生產達800多輛。

在海洋工程領域，聚天門冬氨酸酯聚脲已在海洋平臺、艦船艦艇、海底管線及沿海橋梁等鋼結構設施中得到應用。大連灣海底隧道作為中國北方第一條跨海隧道，所處的海洋氯化物與凍融環境對防腐材料要求極高，采用聚脲防水防腐方案后達到預期效果。

在國防安全領域，聚脲防腐涂層的抗沖擊性和吸收爆炸能量的能力得到充分利用。聚脲作為軍事裝備涂料，能隨環境溫度變化收縮膨脹形成防潮密封，噴涂于軍事建筑可最大限度減少炸彈爆炸造成的損害。

四、嚴格的施工質量控制

俗話說"三分材料，七分施工"，對于聚脲防腐工程尤其如此。表面處理是聚脲材料涂裝工藝中的關鍵環節，噴砂處理需達到ISO 8501-1中規定的Sa 2?級，粗糙度達到75100μm。鋼材表面的銳邊需打磨成≥R2的圓角，焊縫氣孔、咬邊等缺陷須全部修復。噴砂后的鋼鐵表面應于4h內噴涂打底涂層，間隔時間越短越好，打底涂層干膜厚度控制在3050μm。

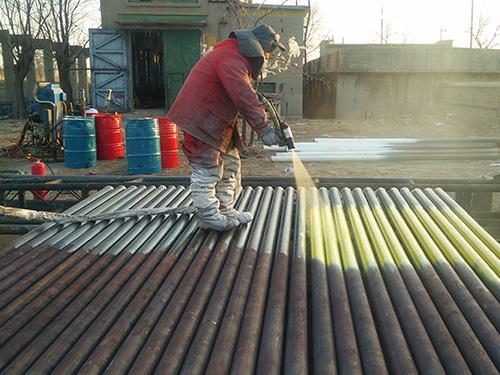

聚脲材料采用專用噴涂機噴涂，噴涂過程中應及時檢查厚度，發現厚度不夠的地方應在6h內及時補噴。為避免漏涂點，應進行電火花檢測，涂層附著力要求達到10MPa以上。
