聚脲材料科學與噴涂技術原理

聚脲材料是一種由異氰酸酯組分與氨基化合物反應生成的彈性體物質，其獨特的化學結構賦予了材料出色的物理性能。聚脲噴涂技術的核心在于精確控制兩組分材料在高溫高壓條件下的瞬間混合與反應。專業噴涂設備將A組分（異氰酸酯預聚體）和B組分（氨基聚醚及擴鏈劑）分別加熱至60-70℃，通過高壓泵輸送至噴槍，在混合腔內以超過2000psi的壓力碰撞混合，隨即噴涂到基面上，3-10秒內凝膠，60秒內即可達到步行強度。

這種快速反應特性帶來了施工方法的革命性突破。傳統防護材料如聚氨酯、環氧樹脂等需要較長的固化時間，施工受環境溫濕度影響大，而聚脲噴涂技術可在-30℃至50℃的寬溫范圍內施工，甚至在潮濕基面上也能良好附著，極大擴展了適用場景和施工窗口期。一次性噴涂厚度可達數毫米，避免了多層施工的繁瑣工序，施工效率比傳統方法提高5-10倍。

噴涂設備技術與工藝控制

現代聚脲噴涂設備是精密機械與智能控制的完美結合。主機系統包含雙組分精確計量泵、獨立加熱系統、溫度控制系統和物料輸送系統，確保兩種組分以精確比例穩定輸送。噴槍作為核心部件，采用自清潔混合技術，通過液壓或氣動控制實現精確啟停，避免物料在槍內固化堵塞。先進設備還配備數字控制系統，實時監控和調節溫度、壓力、比例等關鍵參數，確保噴涂質量的一致性和穩定性。

表面處理是聚脲噴涂成功的關鍵前提。基面需經過嚴格的清潔、打磨、修補處理，混凝土表面含水率需低于8%，金屬表面需達到Sa2.5級除銹標準。專業的施工團隊會采用拋丸、噴砂、高壓水槍等多種方式確保基面達到最佳附著條件。底涂層的選擇同樣重要，根據不同基材特性選用環氧、聚氨酯或專用界面劑，確保聚脲涂層與基面的長效粘結。

噴涂工藝的控制直接影響最終防護效果。熟練的操作人員需掌握噴槍角度（通常保持90°垂直）、噴涂距離（400-800mm）、移動速度（0.5-1.0m/s）和搭接寬度（50%）等技術要領。多層噴涂時需控制層間時間，確保層間結合良好。環境因素如風速、溫度、濕度也需實時監控，必要時采取遮擋、加熱等輔助措施保證施工質量。

性能優勢與關鍵技術指標

聚脲噴涂材料的性能優勢體現在多個維度。力學性能方面，拉伸強度可達20-30MPa，斷裂伸長率超過400%，撕裂強度超過80kN/m，能夠適應基材的大幅變形而不開裂。耐磨性能是普通混凝土的10倍以上，Taber耐磨測試值低于30mg。抗沖擊性能優異，可承受1kg鋼球從2m高處自由落體的沖擊而不破損。

耐化學腐蝕性能是聚脲噴涂的突出特點。材料對大多數酸、堿、鹽、油品等化學介質具有優異的抵抗能力，長期浸泡條件下性能保持率超過90%。耐老化性能同樣出色，經過2000小時以上QUV加速老化測試，材料力學性能保留率大于80%，長期戶外使用不變色、不粉化。工作溫度范圍寬廣，可在-50℃至150℃環境下長期使用，瞬間耐溫可達200℃以上。

環保與安全特性符合現代工程標準。100%固含量配方不含任何揮發性有機化合物（VOC），施工過程無污染、無氣味。材料通過飲用水接觸認證（如NSF61），可用于飲用水設施防護。防火性能可達B1級難燃標準，特殊配方可達A級不燃要求。這些特性使聚脲噴涂成為綠色建筑和可持續發展項目的優選方案。

應用領域與工程價值

建筑工程防水領域是聚脲噴涂技術的主要應用場景。在屋頂防水工程中，聚脲涂層形成無縫整體防水層，徹底解決傳統卷材接縫滲漏問題，使用壽命可達25年以上。地下空間防水應用中，聚脲材料既可正面防水也可背水面施工，適應復雜結構形狀，尤其適合地鐵、隧道、地下室等工程。露臺、水池、水景等特殊部位防水，聚脲技術提供了一體化解決方案。

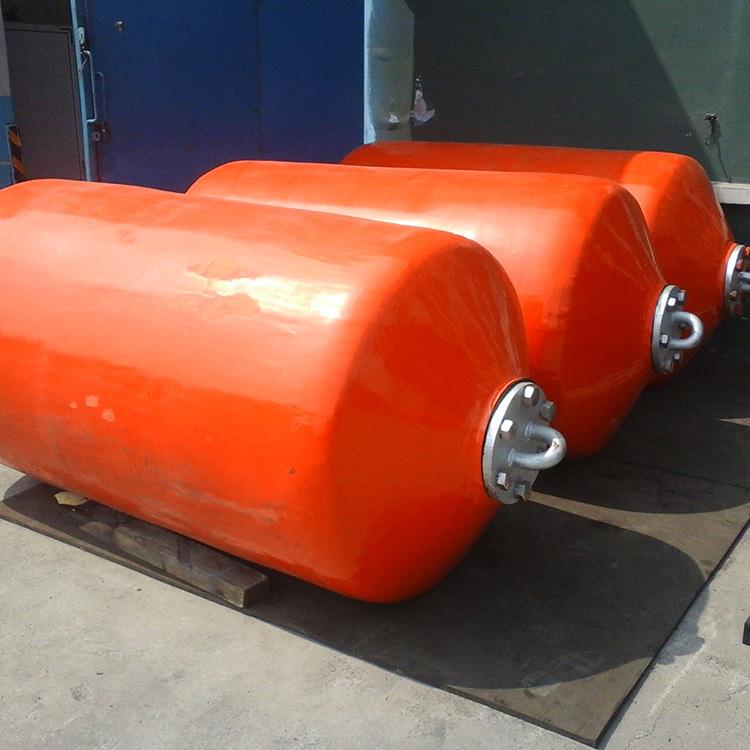

基礎設施防護是聚脲噴涂技術的重要應用方向。橋梁混凝土結構防腐中，聚脲涂層有效阻止氯離子滲透，防止鋼筋銹蝕，大幅延長橋梁使用壽命。港口碼頭防護方面，聚脲材料抵抗海水侵蝕、紫外線老化和船舶撞擊，維護成本降低70%以上。污水處理設施保護中，聚脲涂層抵抗硫化氫等腐蝕性氣體，保護混凝土結構免受腐蝕。

工業防護領域充分發揮了聚脲材料的綜合性能。儲罐防腐內襯應用聚脲噴涂技術，一次成型無接縫，避免滲漏風險，使用壽命是傳統防腐材料的3-5倍。礦山設備耐磨保護采用聚脲涂層，抗沖擊、耐磨損，設備維修周期延長2-3倍。電力設施防護中，聚脲材料提供絕緣、防水、防腐多重保護，提高設施運行可靠性。

隨著材料科學和設備技術的不斷進步，聚脲噴涂技術正向更高性能、更智能施工、更環保可持續的方向發展。納米改性技術提高材料的耐磨和耐溫性能，自修復技術賦予涂層損傷修復能力，智能噴涂設備實現數字化精準施工。聚脲噴涂技術正以革命性的優勢，推動防護工程領域的技術升級和產業變革，為現代基礎設施建設提供可靠保障。
